itthon > Termékek > Mikrocsatorna csatlakozók > Egyenes mikrocsatorna csatlakozó > Cink ötvözet egyenes mikrocsatorna csatlakozó
termékleírás

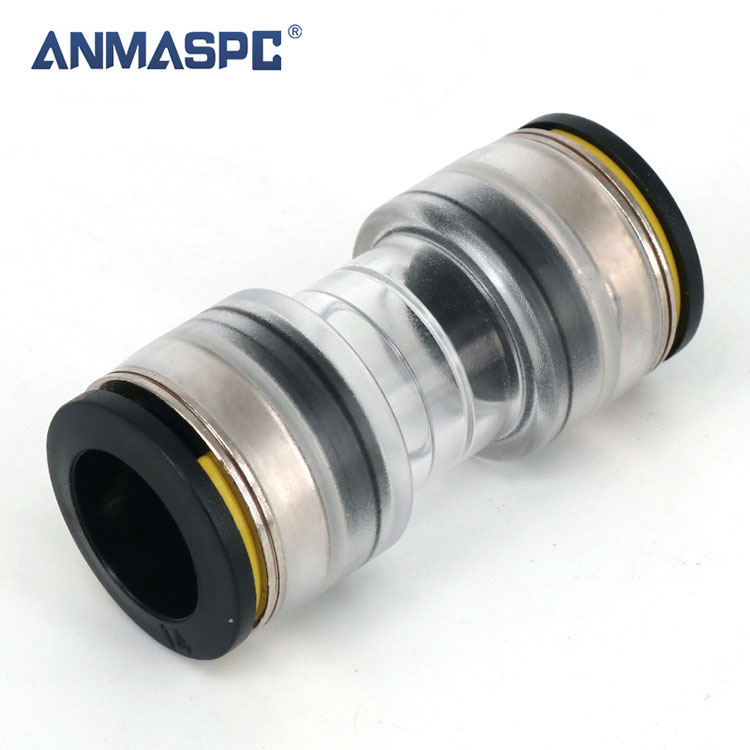

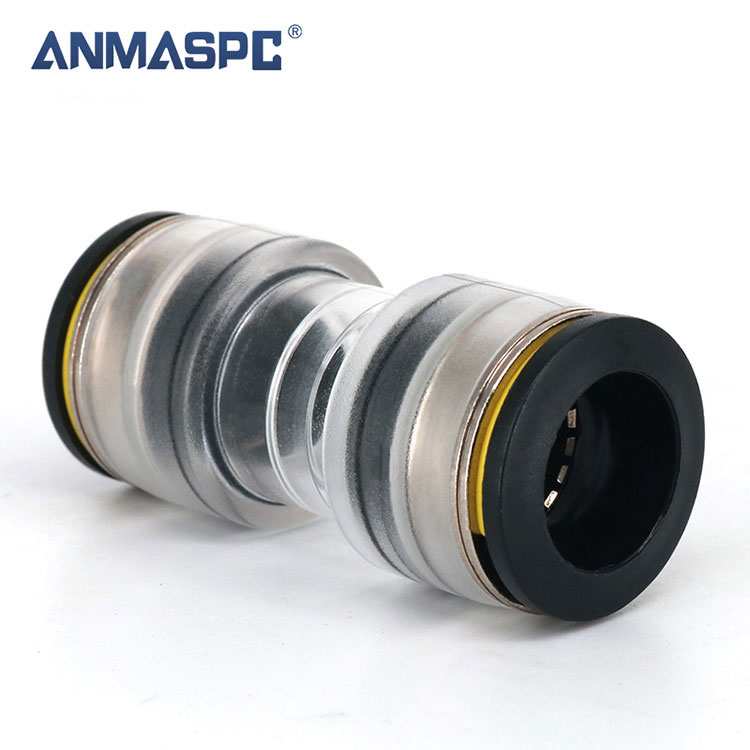

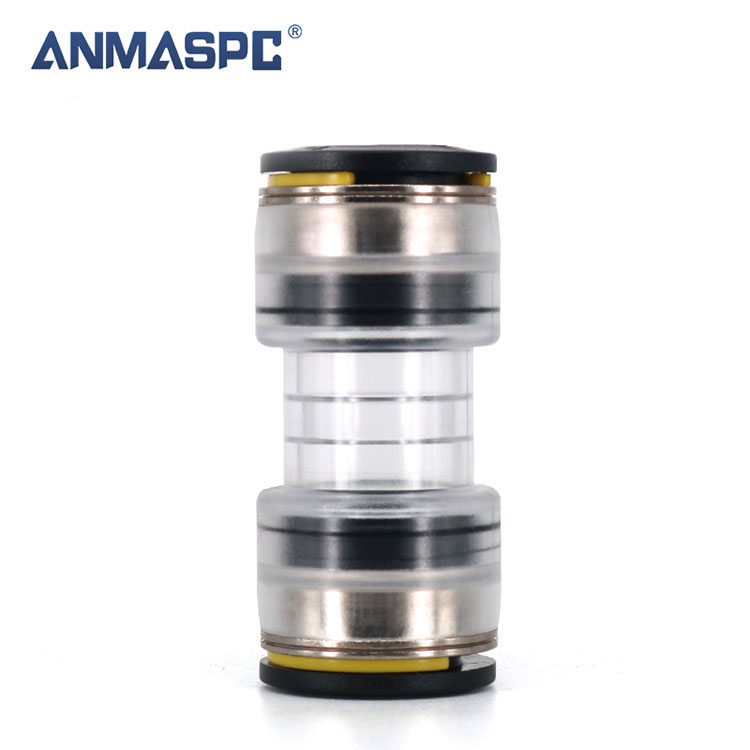

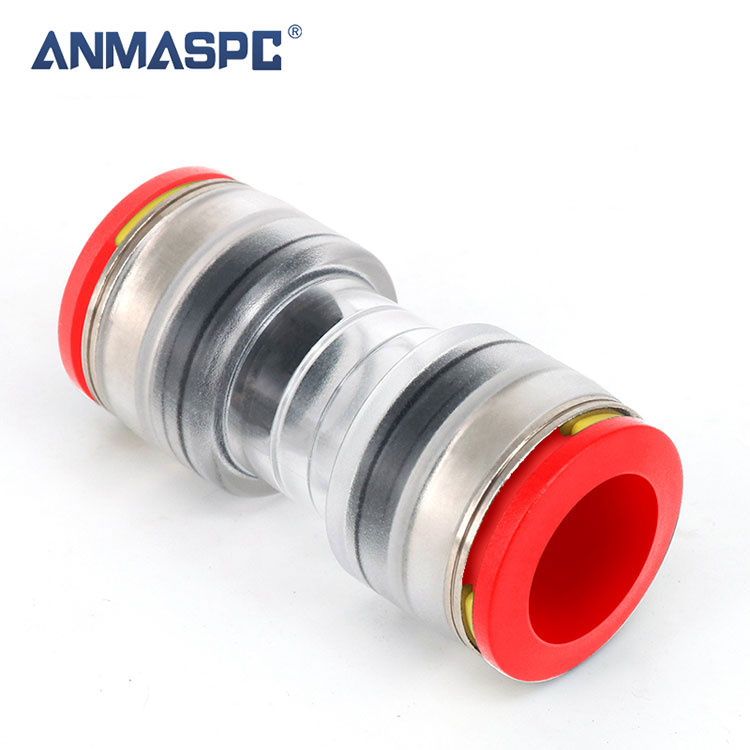

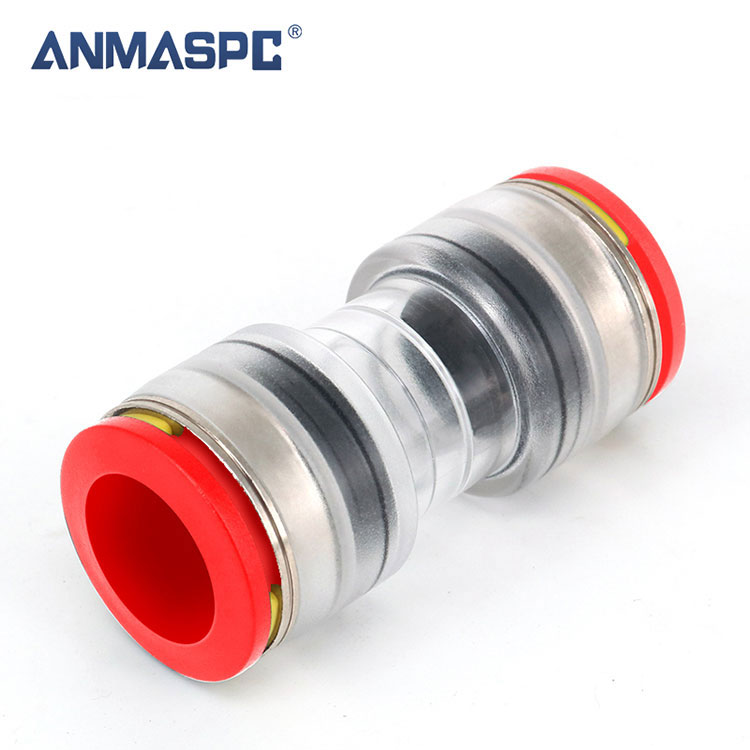

Cink ötvözet egyenes mikrocsatorna csatlakozó tartozékok
Microduct Straight csatlakozók, amelyek garantálják a jó teljesítményt. Az átlátszó test lehetővé teszi a mikrocsatornák belső helyzetének ellenőrzését. A szabotázsbiztos biztonsági kapcsok előre be vannak szerelve. Tesztelt és megfelel az EN 50411-2-8 szabványnak.
FŐBB JELLEMZŐI:
① Biztonsági kapcsok mellékelve
② Push-fit technológia
③ Üzemi nyomás: max. 25 bár
Leírás
|
|
Alkatrészek | ||||
| 1 | Collet | POM | ||||
| 2 | Zárókapocs | POM | ||||
| 3 | Patron | CINK ÖTVÖZMÉNY | ||||
| 4 | Lock Claw | SUS301/304 | ||||
| 5 | Támasztógyűrű | POM | ||||
| 6 | Pecsétgyűrű | TEP | ||||
| 7 | Test | PC2807 | ||||
| Fit Tube | ||||||
| Cső anyaga | HDPE.PE.Nylon.Poliuretán | |||||
| A cső külső átmérője | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | |||||
| Műszaki paraméter | ||||||
| Folyadékokkal végzett munka | Levegő | |||||
| Tömörség | 0,15 ~ 0,8 MPa Nincs szivárgás | |||||
| Húzza fest | 400N | |||||
| Profi nyomás | 2,5 MPa | |||||
| Üzemi nyomástartomány | 0 ~ 1,6 MPa | |||||
| Környezeti hőmérséklet és folyadék hőmérséklet | -40-60 ℃ | |||||
| Telepítési hőmérséklet | -10℃C/+50℃ | |||||
| Ajánlott fúvási hőmérséklet | -15 ℃/+35 ℃ | |||||
| Védettségi fok | IP68 | |||||
| UV-álló minőség | F1 | |||||
| Beillesztési erő | 50N max (5kg) | |||||
| Élettartam: | 25 év | |||||
| Szabványok: | EN 50411-2-8 | |||||
Műszaki adatok és méretek
| ANMASPC kód | Cső OD/ID | Cső OD/ID | Kúpos hole |
| TPU3/2.1 | 3/2.1 | 3/2.1 | 2.1 |
| TPU4/2.5 | 4/2.5 | 4/2.5 | 2.5 |
| TPU4/2.8 | 4/2.8 | 4/2.8 | 2.8 |
| TPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 |
| TPU5/3.5 | 5/3.5 | 5/3.5 | 3.5 |
| TPU6/4 | 6/4 | 6/4 | 4 |
| TPU7/3.5 | 7/3.5 | 7/3.5 | 3.5 |
| TPU7/4 | 7/4 | 7/4 | 4 |
| TPU7/5.5 | 7/5.5 | 7/5.5 | 5.5 |
| TPU8/3.5 | 8/3.5 | 8/3.5 | 3.5 |
| TPU8/6 | 8/6 | 8/6 | 6 |
| TPU10/6 | 10/6 | 10/6 | 6 |
| TPU10/8 | 10/8 | 10/8 | 8 |
| TPU12/8 | 12/8 | 12/8 | 8 |
| TPU12/10 | 12/10 | 12/10 | 10 |
| TPU14/10 | 14/10 | 14/10 | 10 |
| TPU14/12 | 14/12 | 14/12 | 12 |
| TPU16/12 | 16/12 | 16/12 | 12 |
| TPU16/13 | 16/13 | 16/13 | 13 |
| TPU16/14 | 16/14 | 16/14 | 14 |
Befoglaló méretek
|
||||||
| Modell | A | B | C | D | E | F |
| TPU03 | 31.9 | 6.9 | 10 | 11.1 | 3.2 | 2.1 |
| TPU04 | 31.9 | 6.9 | 10 | 11.1 | 4.2 | 2,8/2,5 |
| TPU05 | 35.4 | 8.9 | 12 | 12.8 | 5.2 | 3,5/2,1 |
| TPU06 | 35.4 | 8.9 | 12 | 12.8 | 6.2 | 4.0 |
| TPU07 | 41.0 | 11.5 | 14.1 | 15.4 | 7.2 | 5,5/4/3,5 |
| TPU08 | 41.0 | 11.5 | 14.1 | 15.4 | 8.2 | 6/3.5 |
| TPU10 | 42.0 | 14.0 | 17.5 | 18.3 | 10.2 | 08/06 |
| TPU12 | 49.5 | 15.8 | 19.2 | 20.7 | 12.2 | 10/08 |
| TPU14 | 50.5 | 18.0 | 22.2 | 23 | 14.3 | 12/10 |
| TPU16 | 55.0 | 20.0 | 24.7 | 25.1 | 16.2 | 14/13/12 |
